| 产地 | 湖南 |
|---|---|
| 动力类型 | 电动 |
| 加工定制 | 是 |
| 执行质量标准 | 国标 |
| 产品类型 | 全新 |
| 控制形式 | 数控 |
| 类型 | 攻丝机,深孔钻床,铣钻床,组合钻床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 3600*1200*1850mm |
| 主电机功率 | 5.5kw |
| 主轴转速范围 | 300-1500 |
| 是否库存 | 否 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 钻孔直径范围 | 2.5-40 |
| 轴数量 | 多轴 |
| 主轴孔锥度 | 定制 |
| 品牌 | 伏特 |
| 型号 | SK-ZKJ-30/40/50 |

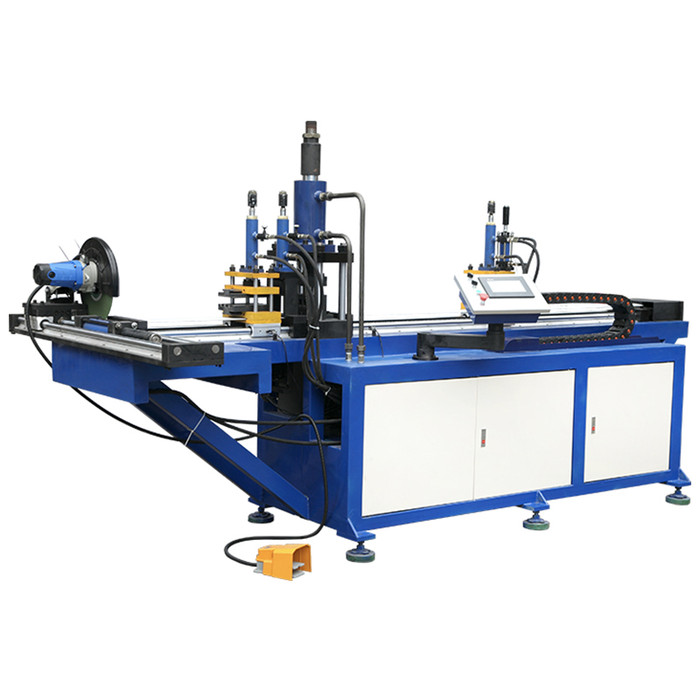

SK-ZKJ-30/40/50型数控钻孔机技术参数：
一、 设备概述：
SK-ZKJ-30/40/50型数控钻孔机是我司应市场需求开发的一款可在圆管、方管、型材多面分别做单种或多种不同规格孔径钻孔加工的机型（注：该机工作原理为钻孔重型动力头位置固定不动，由送料车夹头夹住工件运行钻孔，该机型很好的避免了很多工件因材料尺寸规格变化大或因运输挤压变形厉害而无法穿插模芯导致需高频率更换模具才能冲孔而带来的困扰），孔距可按要求设定，通过更换钻头、触摸屏输入相关产品参数即可轻松完成贵司提供的不同产品钻孔加工工艺，该机钻孔平稳，定位准确。整机夹紧、定位等机构采用液压控制；钻孔采用液压油缸驱动重型动力头实现钻孔，工件定位X坐标由伺服驱动，（该机设计为双送料系统，即前送后拉，以保证工件材料不损耗），整机控制采用微电脑控制，通过触摸屏界面进行参数设定及操作切换，操作简单方便、并可存储50个以上产品的加工参数。
二、 主要技术参数：
| 设备型号 | SK-ZKJ-30 | SK-ZKJ-40 | SK-ZKJ-50 |
| 最大圆管规格 | Ф50（铜、铝、钢） | Ф80（铜、铝、钢） | Ф100（铜、铝、钢） |
| 最大方管规格 | 50×50 | 80×80 | 100×100 |
| 最大加工壁厚 | 4mm（不锈钢） | 8mm（不锈钢） | 10mm（不锈钢） |
| 最大加工壁厚 | 4mm（铜、铝、钢） | 8mm（铜、铝、钢） | 10mm（铜、铝、钢） |
| 冲孔规格 | Ф3.5～Ф10mm | Ф3.5～Ф30mm | Ф3.5～Ф40mm |
| 一次送料最大长度 | 1500mm | 1500mm | 1500mm |
| 连续加工孔数量 | 不限 | 不限 | 不限 |
| 最大工件长度 | 6000mm | 6000mm | 6000mm |
| 加工效率 | 6-8秒/孔 | 8-10秒/孔 | 10-15秒/孔 |
| 最大送料速度 | 800mm/S | 800mm/S | 800mm/S |
| X轴重复定位精度 | ±0.05mm | ±0.05mm | ±0.05mm |
| 电源规格 | 380±10V，50HZ | 380±10V，50HZ | 380±10V，50HZ |
| 设备总功率 | 5.2kw | 10kw | 10.5kw |
| 工作压力 | 4Mpa | 7Mpa | 10Mpa |
| 外形尺寸 | 3600×1200×1850mm | 3600×1200×1850mm | 3600×1200×1850mm |
三、 功能特点：
1、 人性化操作界面，仅需输入产品的孔位坐标参数即可进行产品加工，无需专业人员编程。
2、 控制系统：触摸屏操作界面+台湾台达数字控制系统+台湾台达伺服系统。
3、 加工范围广：通过更换模具可加工Ф3.5-Ф40mm的孔（具体可按客户要求定制）。

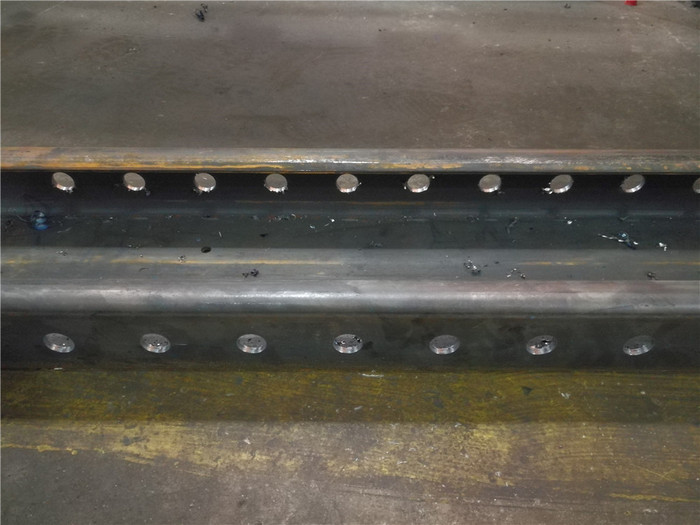

4、 本机能在复杂形状的工件上加工全孔或半孔。
5、 本机可连续加工无限个孔，并可储存100个以上产品加工参数。
6、 产品检索方面，可按序号检索、编号检索、亦可逐行检索。
7、 机床调整方便，自紧夹头更换钻头迅速，可大大节省调机时间。
8、 自动化加工产品一致性好，产品质量更稳定。
9、 该机型适用于任何等距离与不等距离孔距的工件钻孔。
